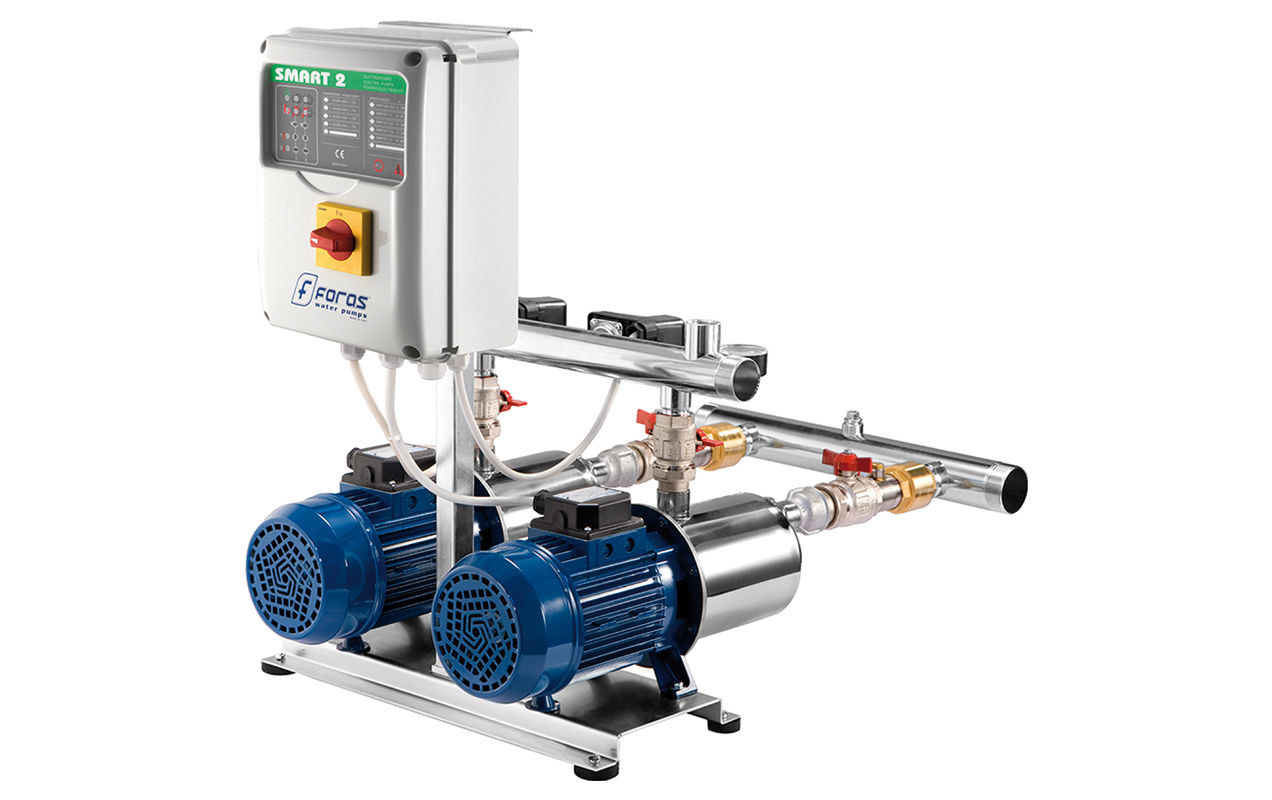

Das Foras 2JXM120/5 Boosterset umfasst 2 horizontale, selbstansaugende mehrstufige Kreiselpumpen.

Es ist für den Bau kleiner und mittelgroßer Drucksysteme konzipiert, die mit Luft oder Gas vermischte Flüssigkeiten verarbeiten können. Ideal sowohl für Industrie- als auch für Wohnanwendungen.

Zusammensetzung der Druckeinheiten:
Horizontale Monoblock-Elektropumpen.
Saug- und Druckverteiler aus Stahl, mit Gewinde und verzinkt, mit Kupplungsmuffen für Membranbehälter auf der Druckseite.
Gerätesockel und Halterung für Bedienfeld aus lackiertem oder verzinktem Stahl.
Ein Rückschlagventil für jede Elektropumpe, installiert auf der Saugseite.
Kugelhähne mit Rohrverschraubung auf der Saug- und Druckseite jeder Elektropumpe installiert.
Manometer mit Radialanschluss.
Schalttafel.
Voreingestellte Druckschalter, die am Lieferverteiler installiert und direkt mit dem Bedienfeld verbunden sind.

Zusammensetzung des Bedienfelds:
Gehäuse aus ABS-Kunststoff, Schutzart IP 55, komplett mit reißfesten Kabelverschraubungen.
Allgemeiner Leistungsschalter zur Unfallverhütung, mit Türverriegelung.
Stromversorgung über das Stromnetz: 1 x 230 V einphasig, 3 x 400 V dreiphasig.
Sehr niedriger Spannungseingang zur Druckschaltersteuerung (prellfrei) und
Schwimmer mit niedrigem Füllstand.
Sicherungen für den Pumpenschutz.
Hilfsschutzsicherungen.
Pumpenbetriebsschalter (Automatik/Aus/Manuell; manueller Betrieb).
nur vorübergehend).
Grüne LEDs zeigen Strom eingeschaltet, automatischen Betrieb und laufende Pumpen an.
Rote Warn-LEDs für niedrigen/hohen Wasserstand, Pumpenüberlastschutz.
Einstellbarer elektronischer Schutz gegen Pumpenüberlastung.
Tasten zum Zurücksetzen des Schutzes.
Eingebauter Pumpenschaltkreis.
Interner Wahlschalter zur Umgehung der Pumpenumschaltung.
Pumpenabschaltung bei Pumpenstörung.
Ausgang für Alarme mit Wechslerkontakt.
Flammhemmende Kabel zum Anschluss von Pumpen und Druckschaltern.
Verdrahtungs-/Betriebsdiagramm.

Funktionen des Pumpenschaltkreises:
Kehrt die Startreihenfolge der Pumpe jedes Mal um, wenn die Druckschalter ausgeschaltet werden, und sorgt so für einen gleichmäßigen Betrieb der Pumpen.
Verhindert, dass die Pumpen gleichzeitig starten, was zu unnötig hohen Anlaufströmen führen würde (sonst würden die Pumpen bei Wiederherstellung des Stromnetzes nach Unterbrechungen durch Netzarbeiten, Unwetter oder manuelle Abschaltungen mit_cc781905-5cde in Betrieb gehen). -3194-bb3b-136bad5cf58d_gleichzeitig, mit maximalem Leistungsbedarf).
Verhindert (durch Verzögerungen), dass die Pumpen durch Druckschalterprellen beeinträchtigt werden, die durch Druckspitzen, Wasserschläge oder Probleme in der Anlage, wie beschädigte Membranen in den Ausgleichsbehältern oder Luftmangel in Behältern mit Luftversorgung, verursacht werden.
